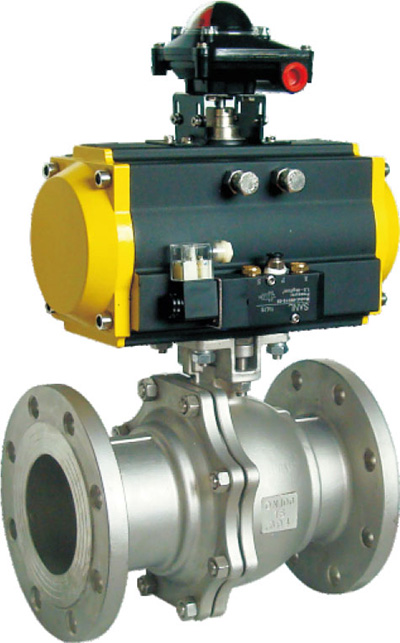

圖中的O型氣動球閥安裝AT型執行器，為法蘭連接，在閥門執行器中間安裝有手動機構，手動機構和氣動執行器之間可以進行切換，實際操作可以觀看上海三凌自控閥門的說明書，執行器側面裝有電磁閥，通過電磁閥可以進行電控操作，可以遠程操作，分單控和雙控兩種。
執行器的頂部裝有限位開關和氣源處理三聯件，限位開關為信號指示器，可現場反應閥門開關位置，可以通過線圈傳輸?shù)竭h(yuǎn)程端PLC控制。過濾器可將氣源凈化處理，然后通過連接的氣管進入執行器，推動執行器操作。
O型氣動球閥適用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。
不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。
氣動切斷球閥具有全通徑和縮徑兩種結構形式。
O型氣動球閥用于輸送粘性、易結渣介質管道上的球閥應使用全通徑的，方便定期的刮蠟吹掃器通過。用于輸送氣體或物理性能近似于水的介質的管道上宜使用縮徑球閥，因其重量比全通徑的球閥輕30%左右，有利于減輕管道負荷，降低成本。
