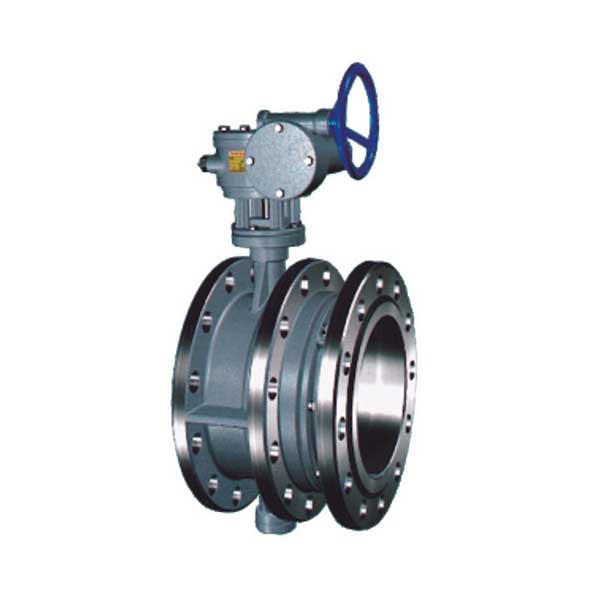

產品名稱：手動法蘭式伸縮蝶閥
伸縮蝶閥用途及特點：伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6Mpa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和節流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下；
1、 設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
2、 伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更滑、維修閥門提供方便；
3、 密封部位可調節更滑、密封性能可靠等特點。伸縮蝶閥安裝使用注意事項
伸縮蝶閥安裝使用注意事項
1、 伸縮蝶閥在安裝前必須平放，切勿隨意磕碰。
2、 伸縮蝶閥出廠時結構長度為最小長度、安裝時可拉至安裝長度。
3、 當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。
4、 伸縮蝶閥可在任意位置安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出（如圖1），支架的支承力按下列公式計算，運行時嚴禁將支架卸掉。
式中：PS-管道試驗壓力： DN-管道直徑
5、 伸縮蝶閥不做溫度補償時，只做安裝更換、維修閥門方便用時，可用通螺栓限位，對稱夾緊伸縮蝶閥以防止伸縮管拉出（見圖2），損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行時限位螺栓嚴禁卸掉（螺栓另配）
6、 管道施工現場嚴禁隨意拆卸解體伸縮蝶閥。
7、 本伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道必須同心，管道上的兩法蘭面要求平行。
8、 法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。
9、 伸縮管安裝在閥門后。
10、伸縮閥伸縮部分不得安裝在管道拐角處或管道末端。
