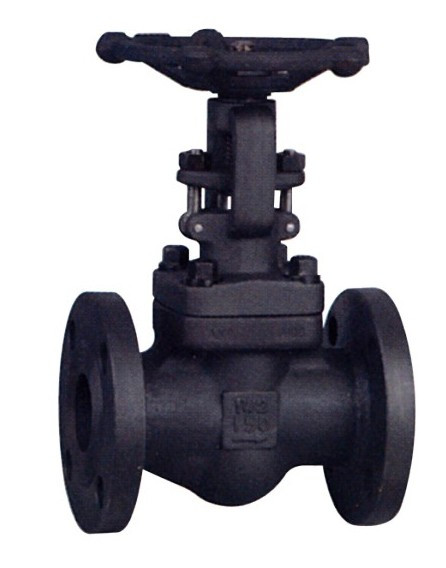

法蘭鍛鋼截止閥的主要功能規格
鍛鋼截止閥可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為截流裝置使用。
全徑或縮徑
明桿支架式
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
閥瓣可變換為節流型、針型、球型和止回閥。
結構特點：
鍛鋼截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊接連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
標準規范：
設計制造標準：GB/T12235、APl602、BS5352、ASME B16.34。
結構長度標準：GB/T 12221-2005
連接端標準：承插端符合ASME B16.11，螺紋端符合ASME B1.20.1
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008、APl598

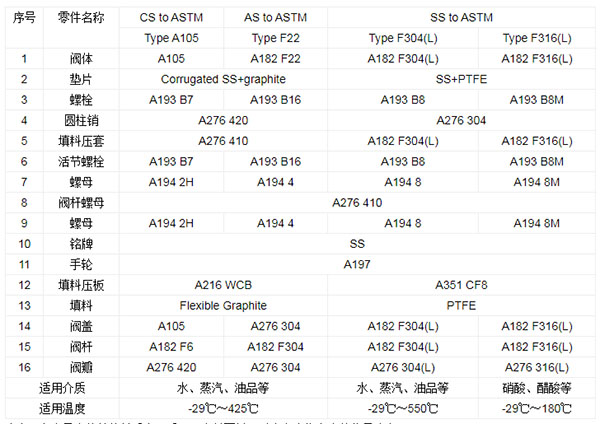

法蘭鍛鋼截止閥標準材質明細表
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

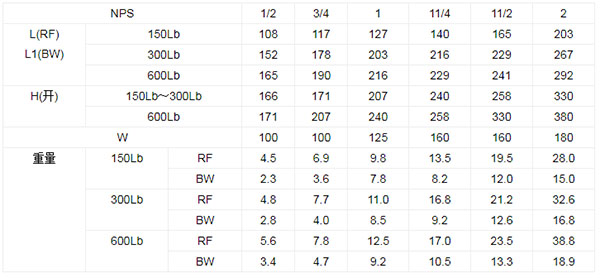

法蘭鍛鋼截止閥尺寸和重量
